Vous l’aimez comment votre TCO?

J’aime bien mettre la charrue avant les boeufs. Alors que mon réseau est loin d’être fini, ou même fonctionnel, j’ai décidé de jouer un peu avec mon logiciel.
Je me demandais comment dessiner mon TCO (tableau de commande optique) sur mon logiciel de contrôle PC.

Beaucoup de questions

Dessiner un TCO, c’est plutôt marrant. Cela me rappel le bon vieux temps des jeux simulations de trains. Saviez-vous au passage, que le classique Transport Tycoon Deluxe continue désormais comme un projet open source?

Même sans vouloir recréer un TCO réaliste, ce n’est pas si facile. Le TCO doit être facile à comprendre d’un coup d’oeil.
Il y a beaucoup de questions à répondre:

• Dois-je utiliser des couleurs?
• Les cantons doivent-ils être de même taille, ou plutôt représenter leur taille réelle?
• Les cantons devraient-ils être tous représentés horizontalement?
• Est-ce que 100% des voies doivent être representées? Ou se permet-on des « raccourçis » entre sections de voies non reliées visuellement?

J’utilise Train Controller Gold v8.0 de Freiwald Software, mais les mêmes questions se posent pour tous les logiciels.

Une histoire sans fin

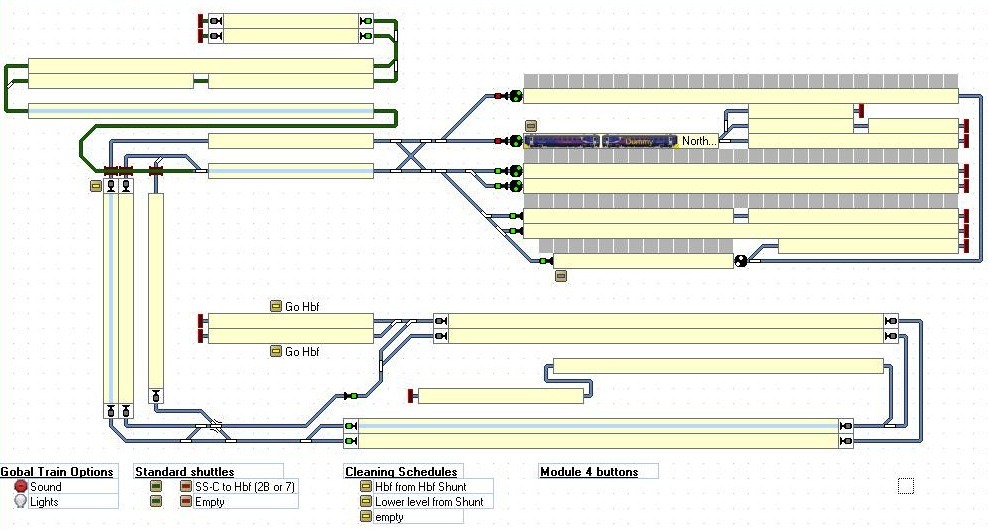

Je n’étais pas complètement satisfait de mon TCO jusqu’à présent (cliquer pour agrandir):

Mon premier problème était avec les blocs verticaux, pas très pratiques à l’usage. L’autre fait dérangeant était ma section « montagneuse » de mon 4ème module (décrit ici et ici). Je n’aimait pas les zigzags visuels, même s’ils ont l’avantage de montrer les voies telles qu’elles sont en réalité.

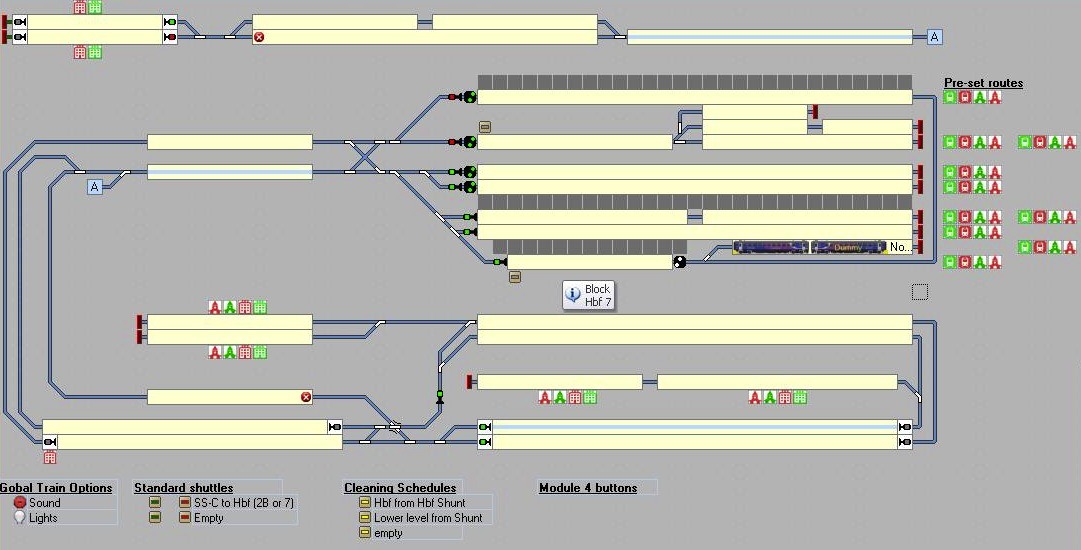

J’ai donc modifié ces deux éléments. Pour la section « montagne », j’ai décidé de séparer complètement la représentation. Elle se trouve désormais en haut du TCO, beaucoup plus lisible je trouve:

Ce dessin changera sûrement avec le temps. Pour le moment, je suis plutôt content, il est temps de jouer un peu.

Si vous avez des critères différents, ou des dessins de TCO à proposer, n’hésitez pas!
