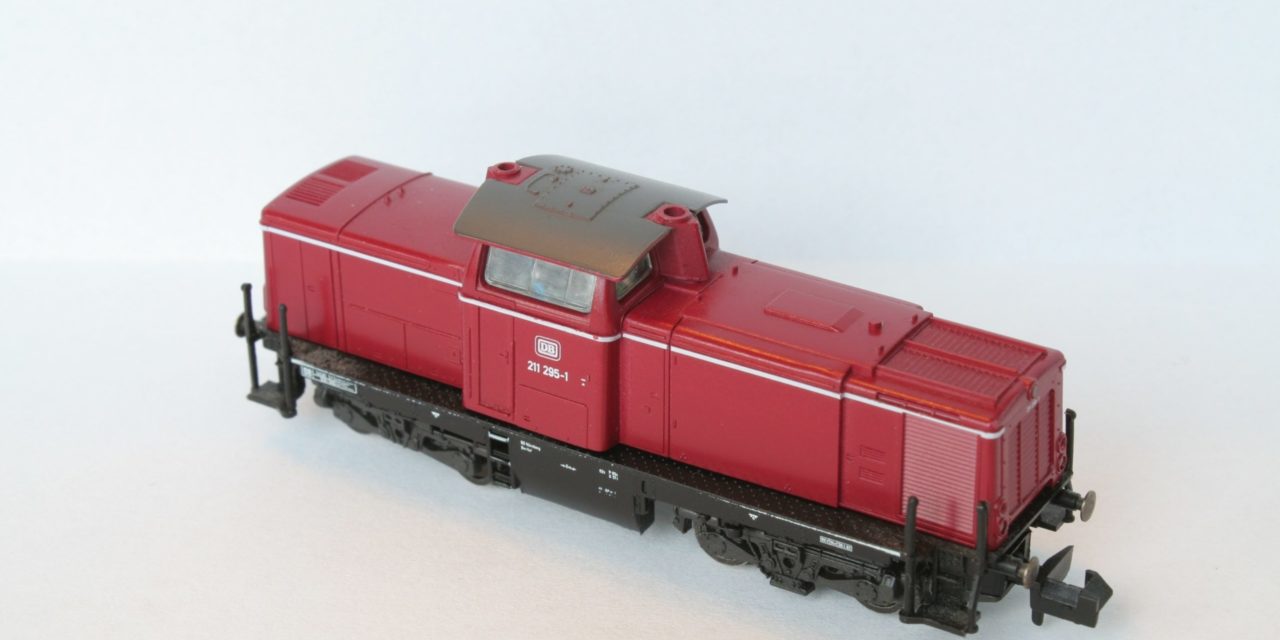

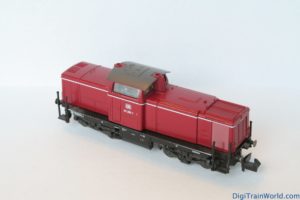

Le DB V100 de Fleischmann est une loco classique. Mon modèle vieux de 12-15 ans méritait une mise à jour.
Fonctions, fonctions, fonctions
Malgré son âge, cette loco est d’une construction solide. Je l’avais faite digitaliser il y a presque 10 ans. Il était temps de lui faire quelques ajouts:
- Décodeur Doehler & Haass DH05C (détails ici).
- Triples LEDs blanches à l’avant (sorties feux avant/arrière du décodeur)

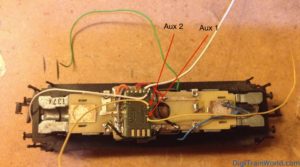

- Double LEDs rouges pour l’arrière (sorties « Aux1 » et « Aux2 » du décodeur)
- Condensateurs SMD de 4x100uF pour roulage doux sur voies sales
- Éclairage de la cabine du conducteur (sortie « Aux3 » du décodeur, voir plus bas)
Détails techniques
Le décodeur DH05C est petit, mais limité en puissance. Par contre, il est parfait pour les petites locos, avec beaucoup de sorties de fonctions.

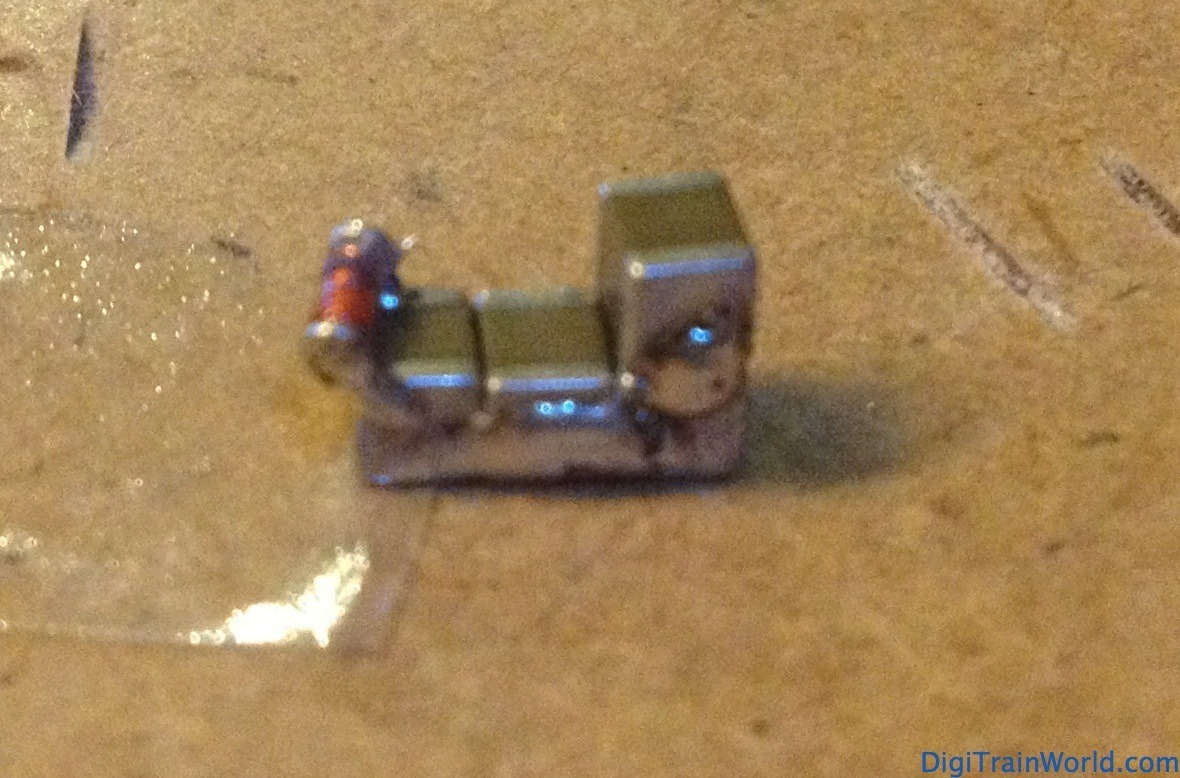

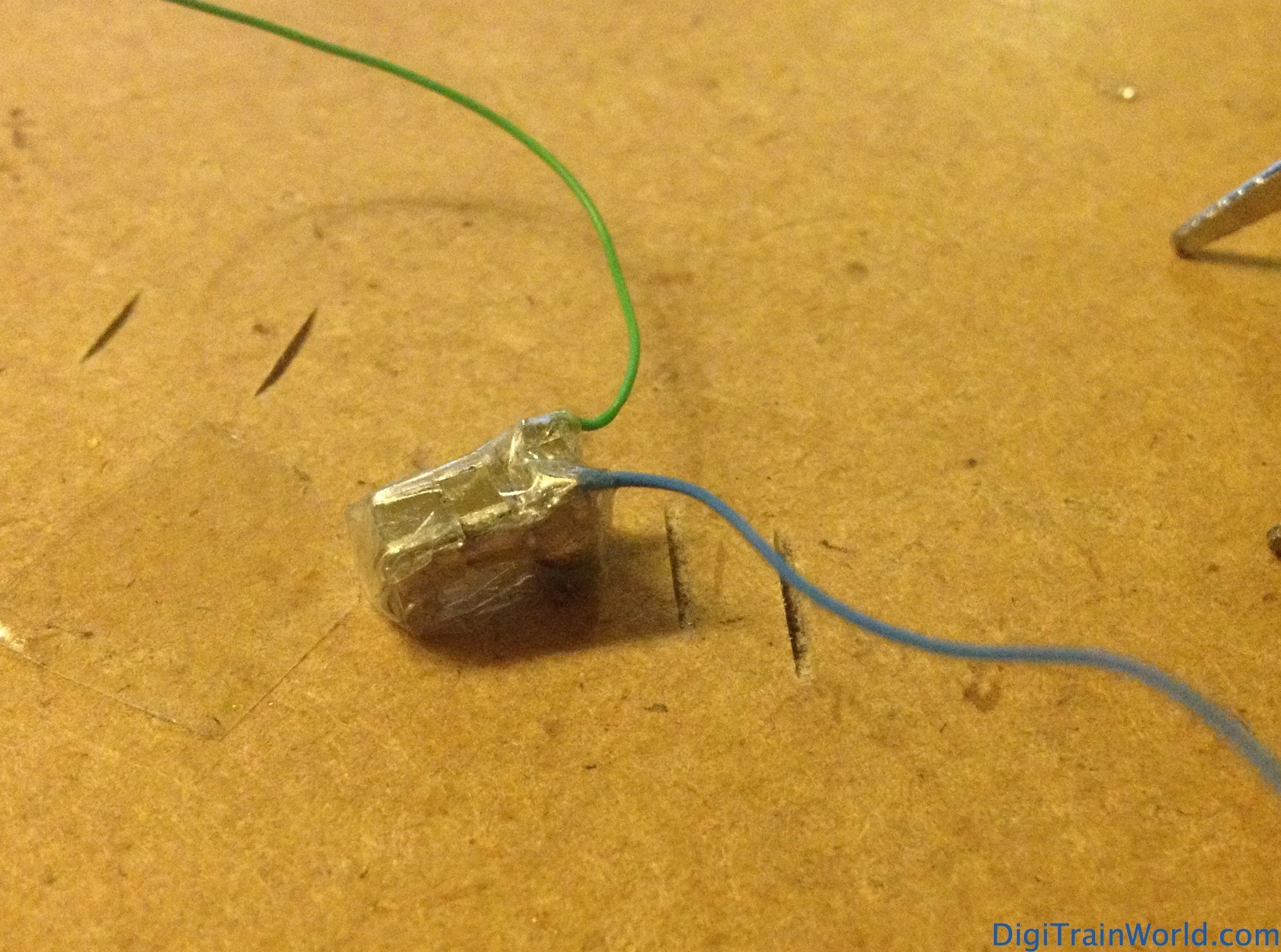

Les condensateurs de 100uF (de 1001-digital.de en Allemagne) sont très petits. Par contre, ils sont limités à 16V, donc il faut leur connecter une diode Zener 16V en parallèle, pour les protéger contre les surtensions (ma voie est à 14V de toutes façons).
Comme recommandé quand on rajoute des condensateurs pour aider un décodeur, il faut aussi empêcher les condensateurs de puiser trop de puissance à la centrale d’un coup. J’ai donc rajouté, en amont, une résistance de 100 ohms et une diode rapide Schottky. Ceci permet de limiter le courant de chargement, tout en permettant le courant de « couler » dans l’autre sens vers le décodeur à pleine puissance.

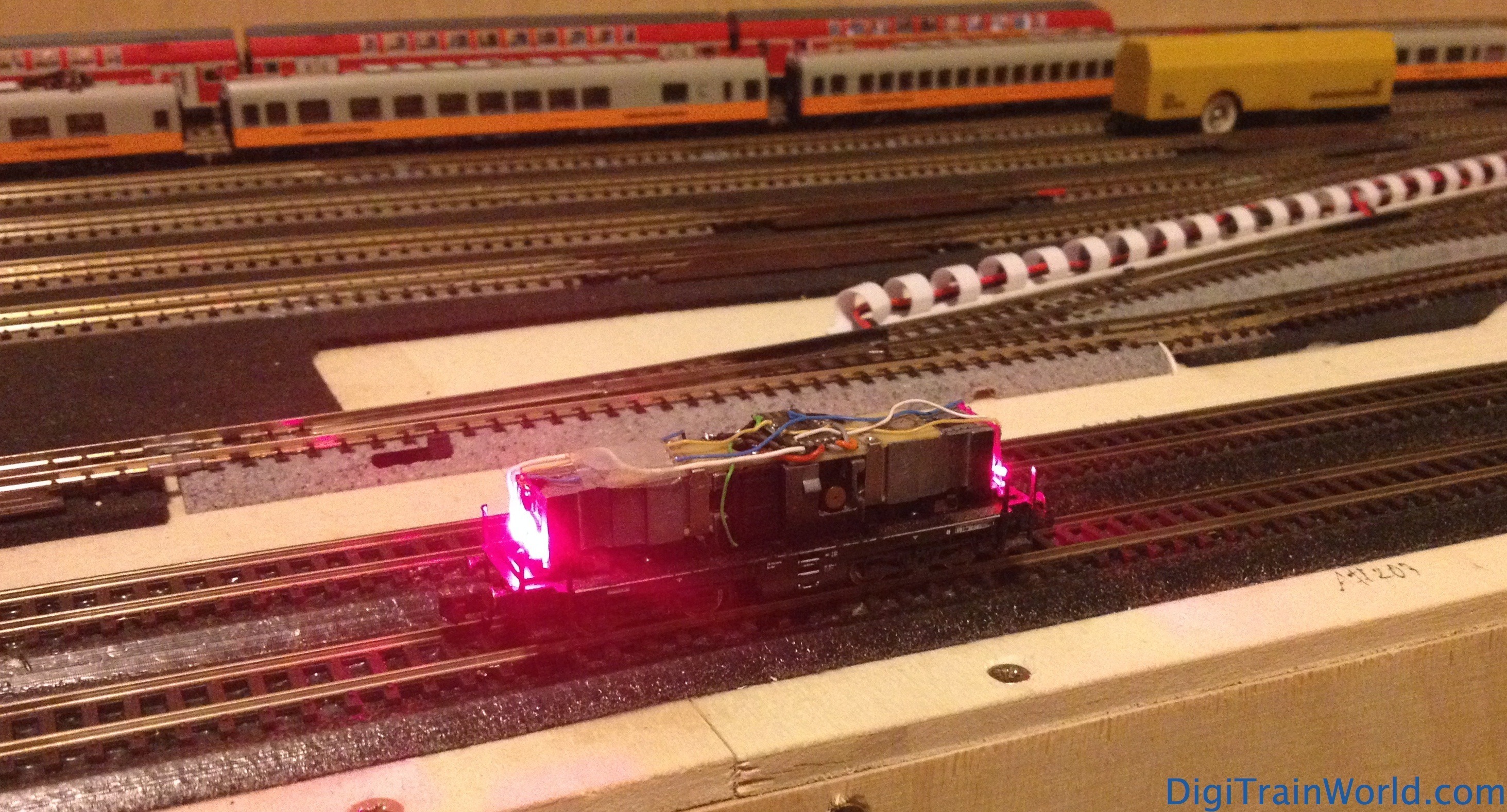

Les éclairages maison sont tous connectés à des sorties indépendantes du décodeur (4 en tout). C’est rarement le cas dans les modèles du commerce. Normalement, les lampes blanches avant sont connectées avec les lampes rouges de l’arrières, et vice-versa. Le problème? Quand une locomotive est attachée à un train, les feux côté convoi sont censés être éteints!
En connectant chaque feux de façon indépendante, les feux peuvent être contrôlés de façon 100% réaliste. Détails en vidéo:

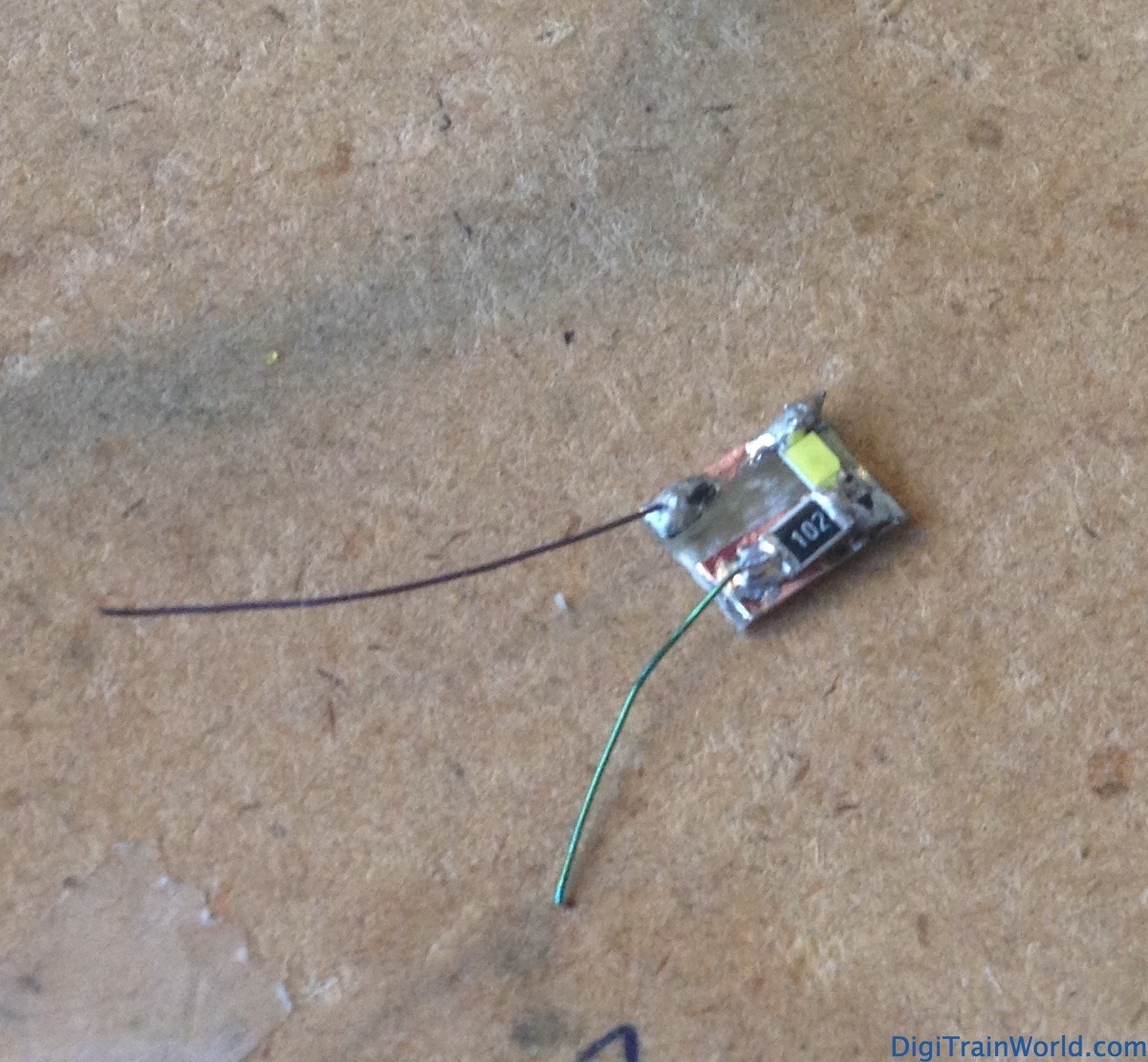

Enfin, une dernière LEDs pour l’éclairage du poste conducteur a été rajoutée. Le DH05C avec les derniers firmware ont en effet une fonction intéressante. Les sorties « SUSI » (donc prévues pour connecter un module sonore), peuvent être reprogrammées. Elle deviennent alors 2 sorties supplémentaires (Aux 3 et Aux4). Attention! Ces deux sorties ne sont pas amplifiées (sorties de type « logique »). Normalement donc, il faut connecter un circuit d’amplification avec un transistor. Dans mon cas cependant, ma LED unique avec une forte résistance ne consomme que 5 à 8mA. C’est normalement assez peu pour se passer d’un circuit d’amplification. J’ai pris le risque de la connecter directement, et le décodeur n’a pas grillé.

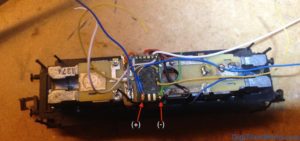

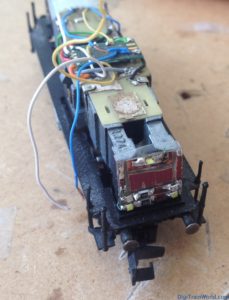

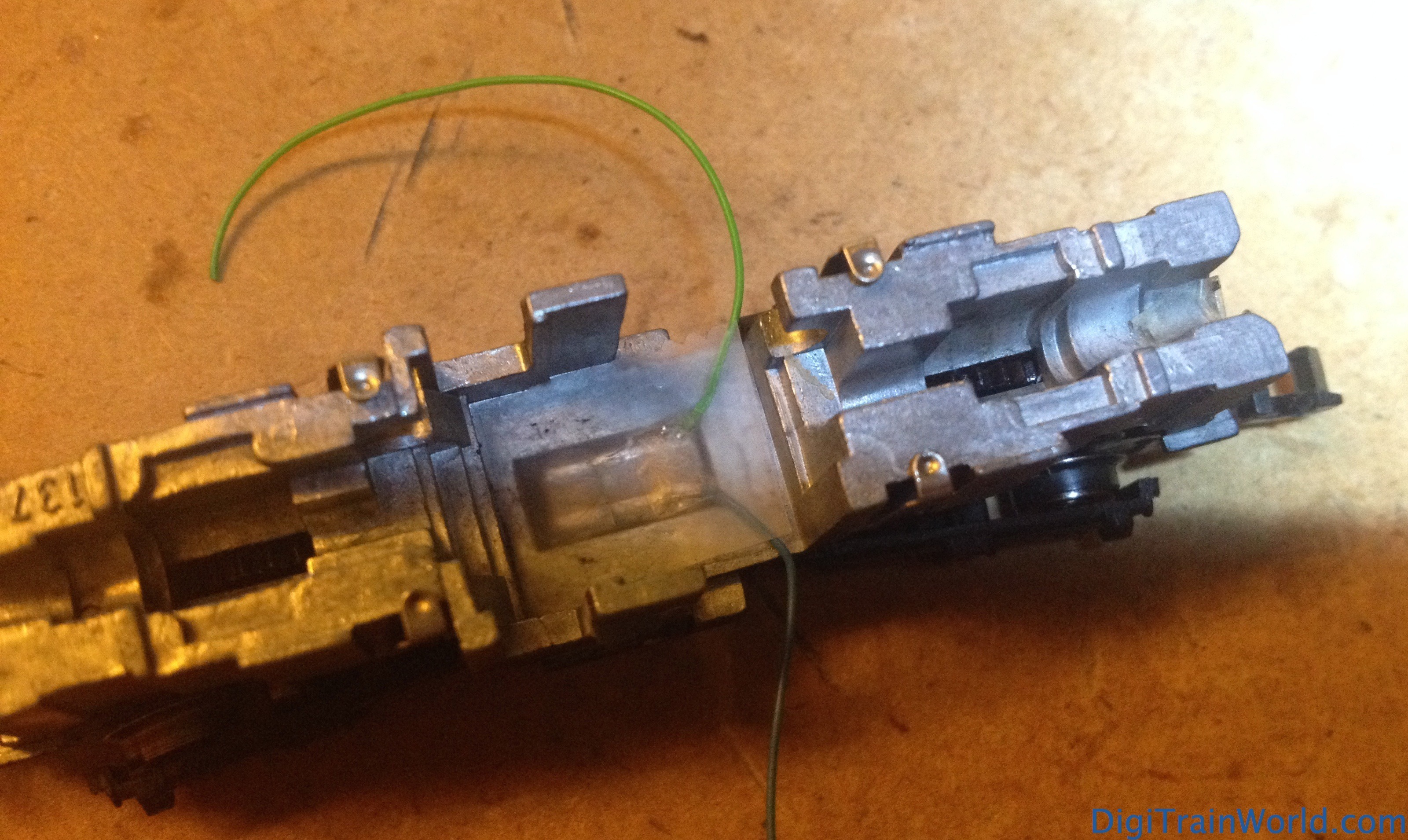

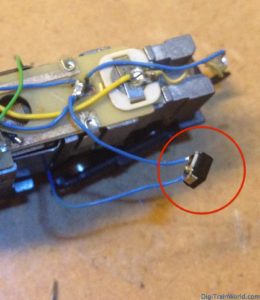

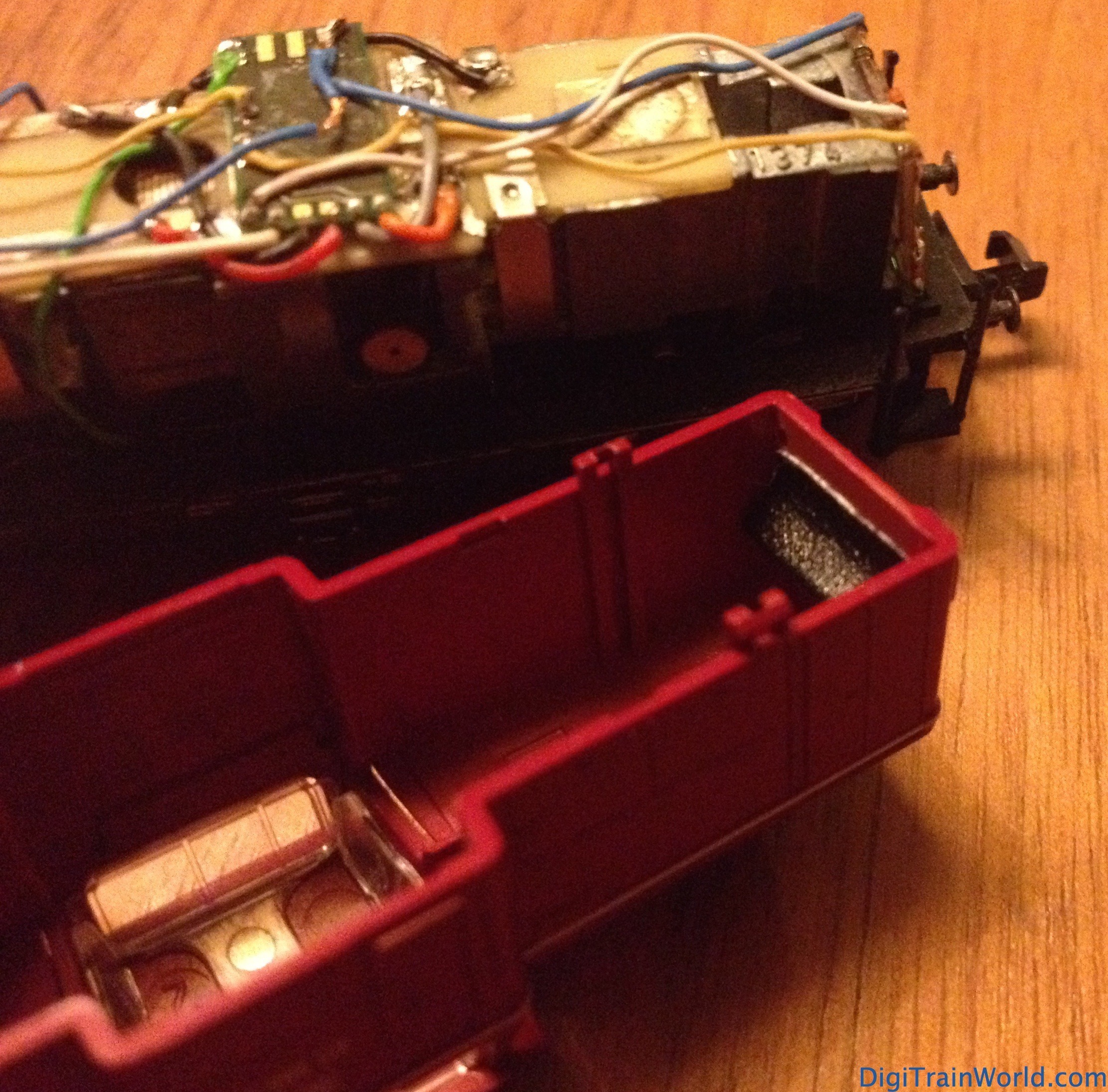

Photos de la conversion
